| 【 テストＰＣ 】 |
ASRock DT7-B460M
Core i7-10700
mem 32GB
(PCIe/PCI拡張ボード付)
Display 1920 x 1080 |
HP8200MT
Core i7-2600
mem 8GB
(PCIe/PCI拡張ボード付)
Display 1920 x 1080 |
| 【 Windows 】 |

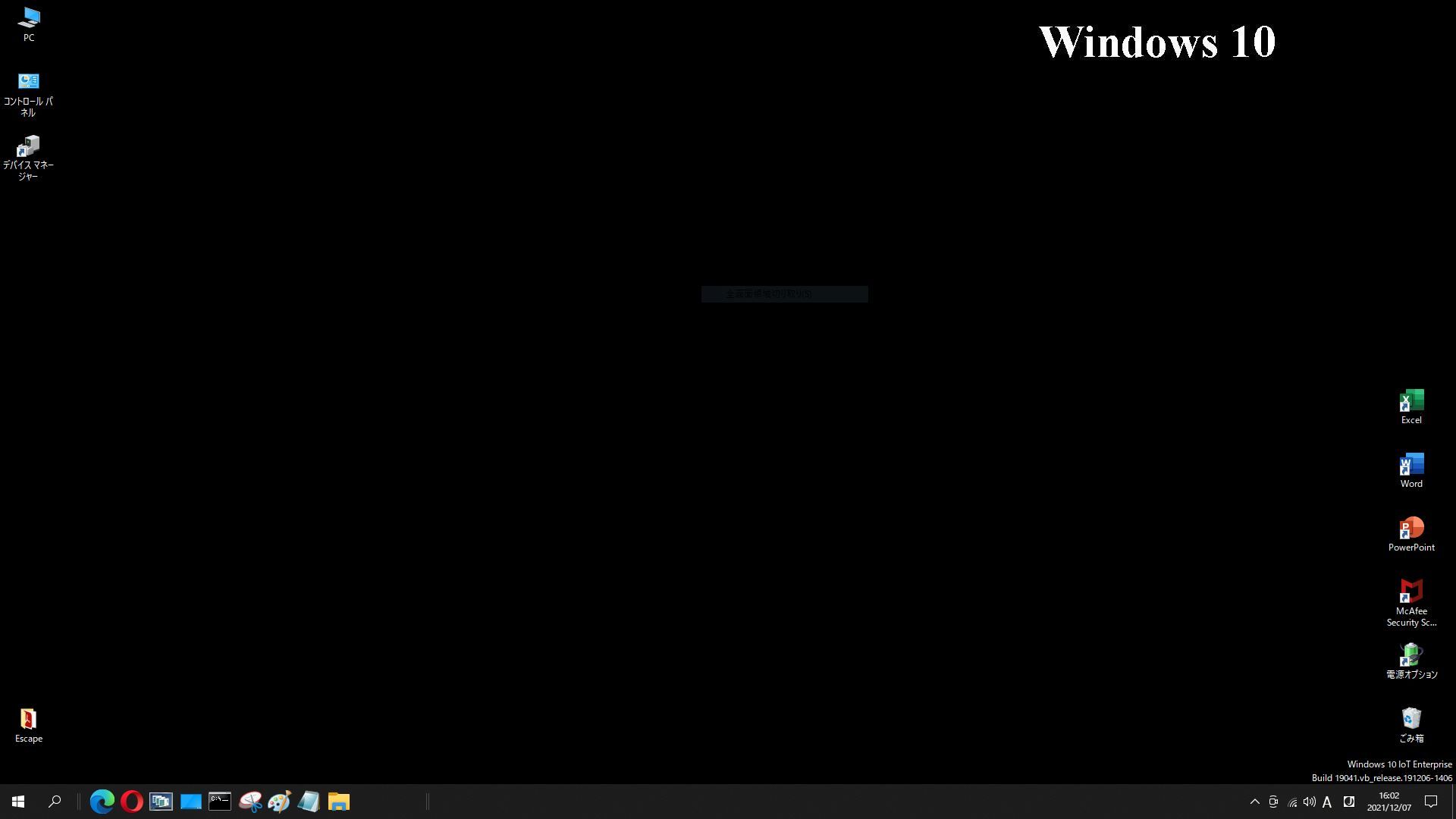

Windows 11
IoT* |
Windows 10
IoT* |

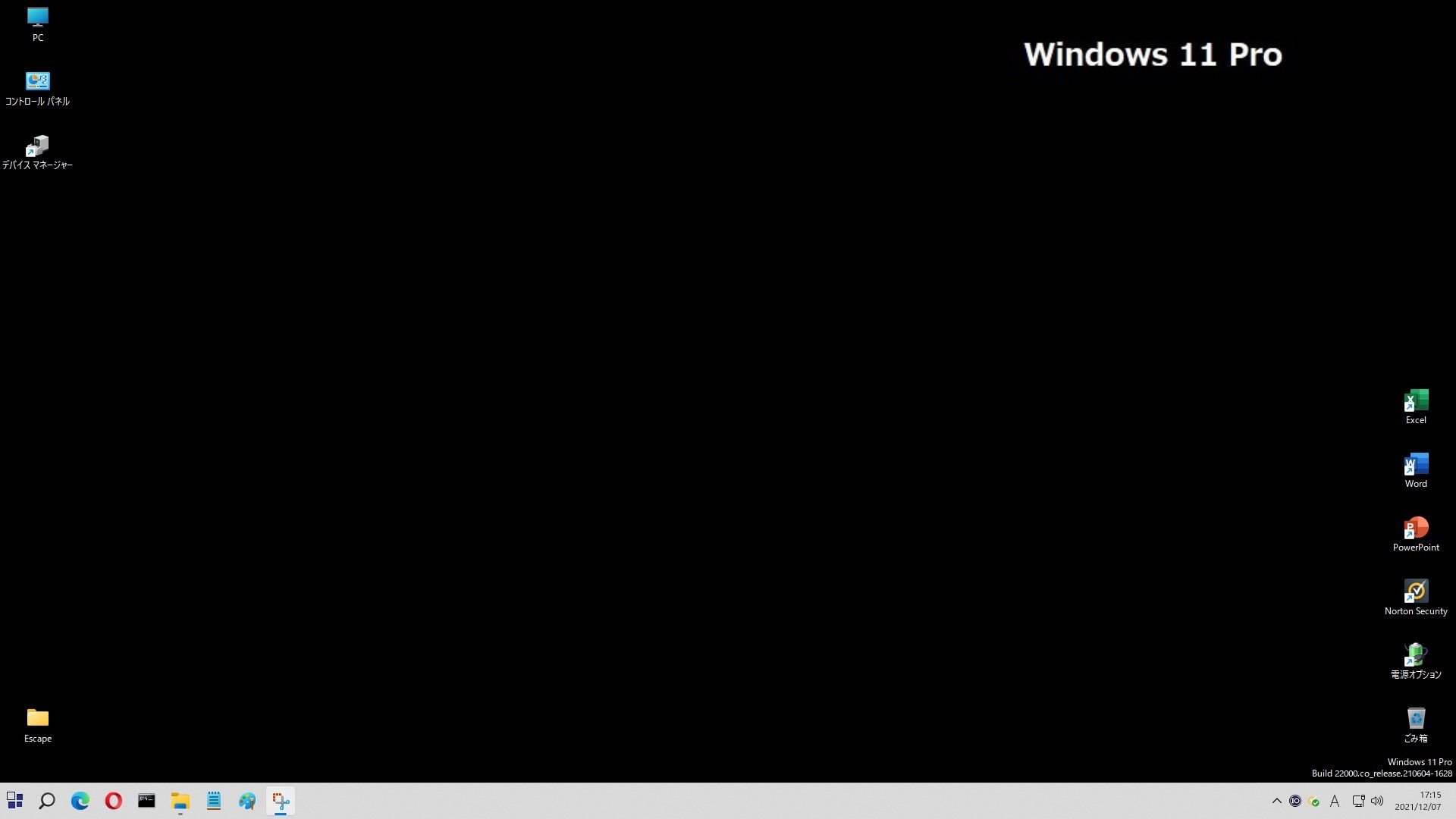

Windows 11
Pro* |
Windows 10
Pro* |

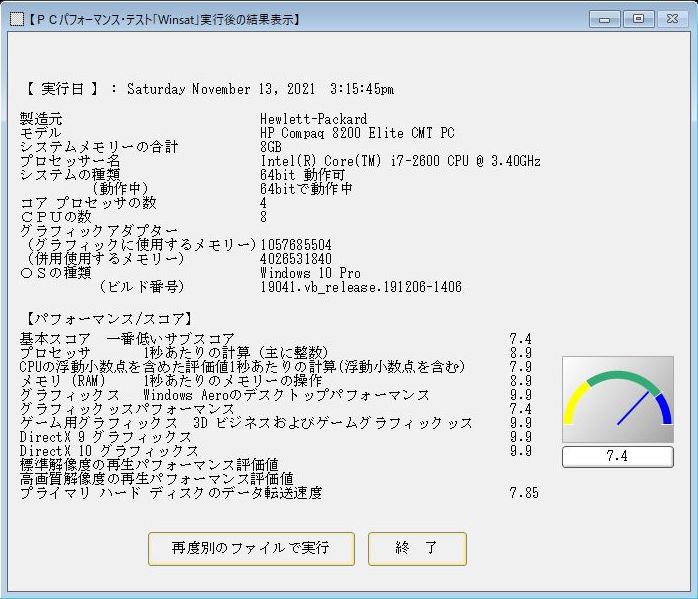

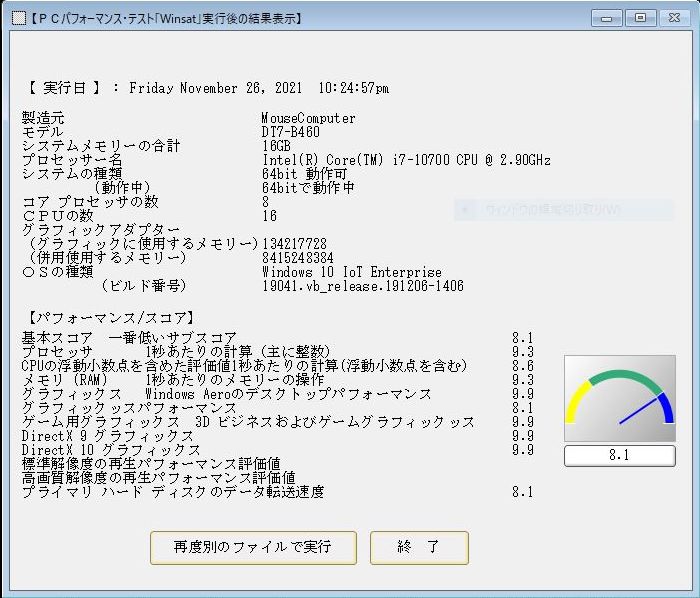

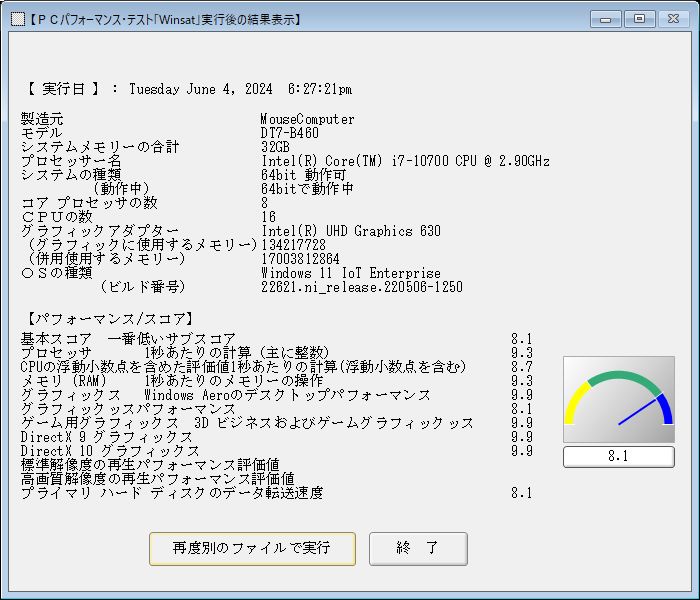

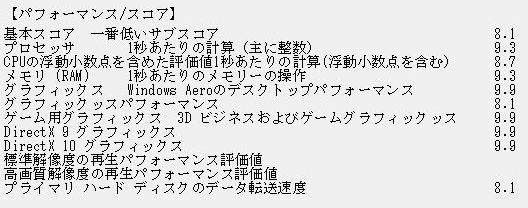

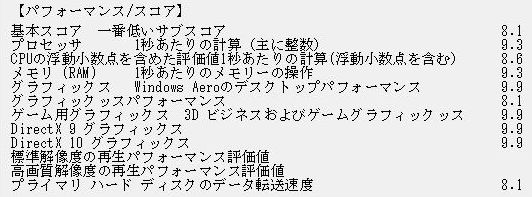

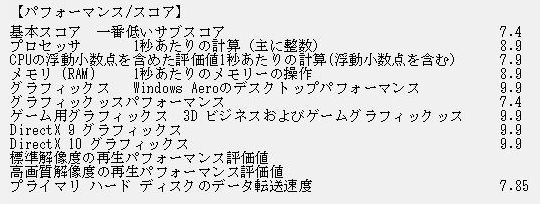

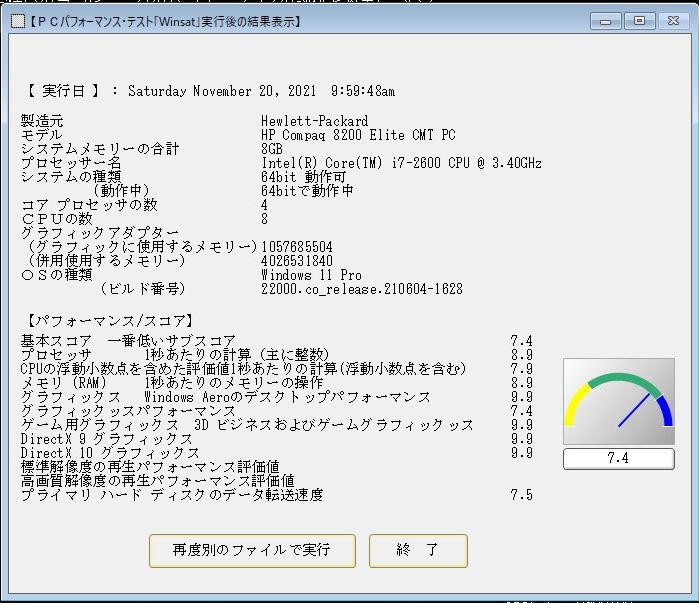

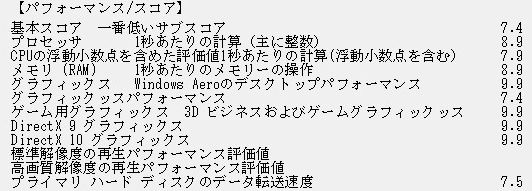

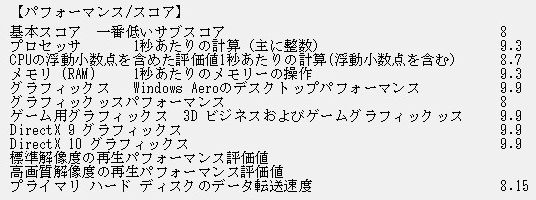

| < Performance> |
P-1_1 |
P-1_2 |
P-2_1 |
P-2_2 |
| 【 HTBasic 】 |
2021
1-016 |
10.1
.3 |
2021 |
10.1
.3 |
2021 |
10.1
.3 |
2021 |
10.1
.3 |
HTBasicのインストール前に

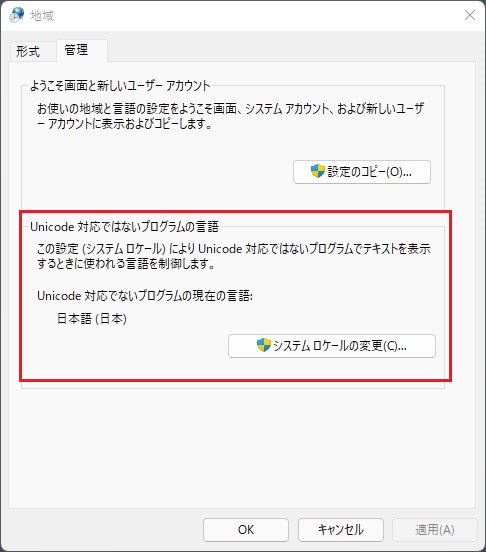

(1) Windows 11 / 10 英語版から日本語使用設定に変更した場合、設定｜時刻と言語｜言語 の 関連設定、
管理用の言語の設定 から<管理> Unicode対応ではないプログラムの言語で、日本語(日本)* の確認/設定
が必要になります

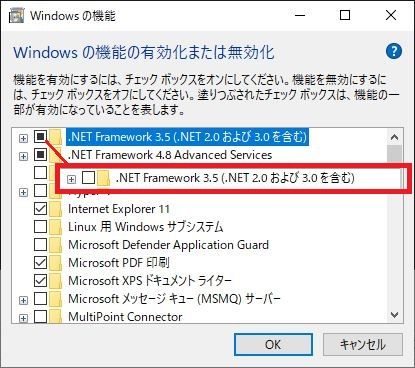

(2) HTBasic 10.1 では、インストール前に インタネット環境で、コントロールパネル｜プログラムと機能
の Windows の設定から、「.NET Framework 3.5 」を使用*できるようにしておきます
HTBasic 2021 では．．．．．
「MICROSOFT .NET FRAMEWORK」のインストール/アップデートの機能が含まれ
ており、ご使用のPC
での確認が行われ、必要であればアップデートされます
（注：Microsoft社のサーバーへのアクセスが試みられます）
またTransEra 社の、ライセンス管理のため
TransEra 社のサーバーにアクセスも試みられますがネット
またワークにつながれていない場合、実行はされません
（注：ご使用のWindows Defender ファイアウォール以外のセキ
ュリティアプリを使用される場合も、
出てくるメッセージに対し、HTBasic2021 のイン
ストールにはこの機能が含まれていることを
ご確認のうえ、セキュリティアプリから出てくるメッセージへの対応を行って下さい）
|
| HTBasicのインストール後の設定 |

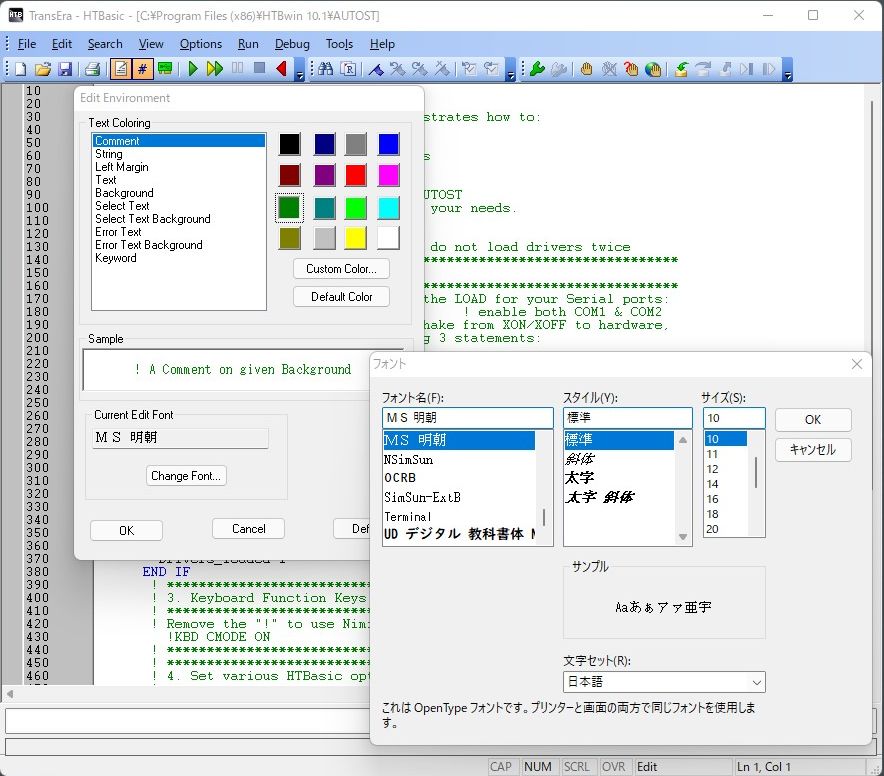

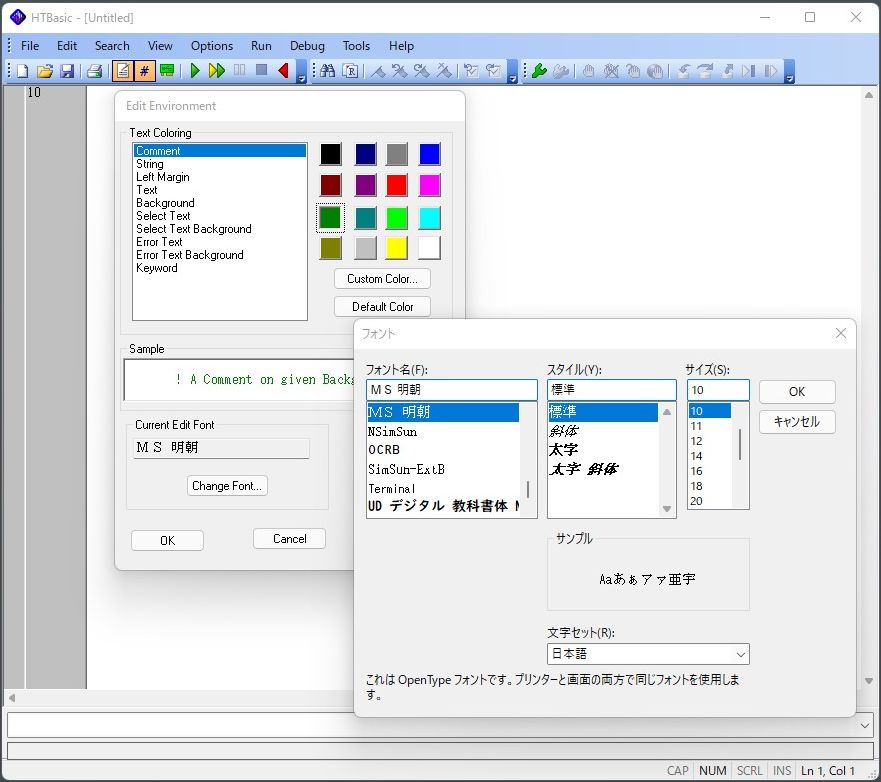

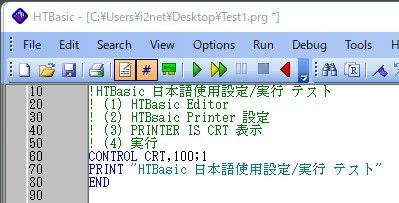

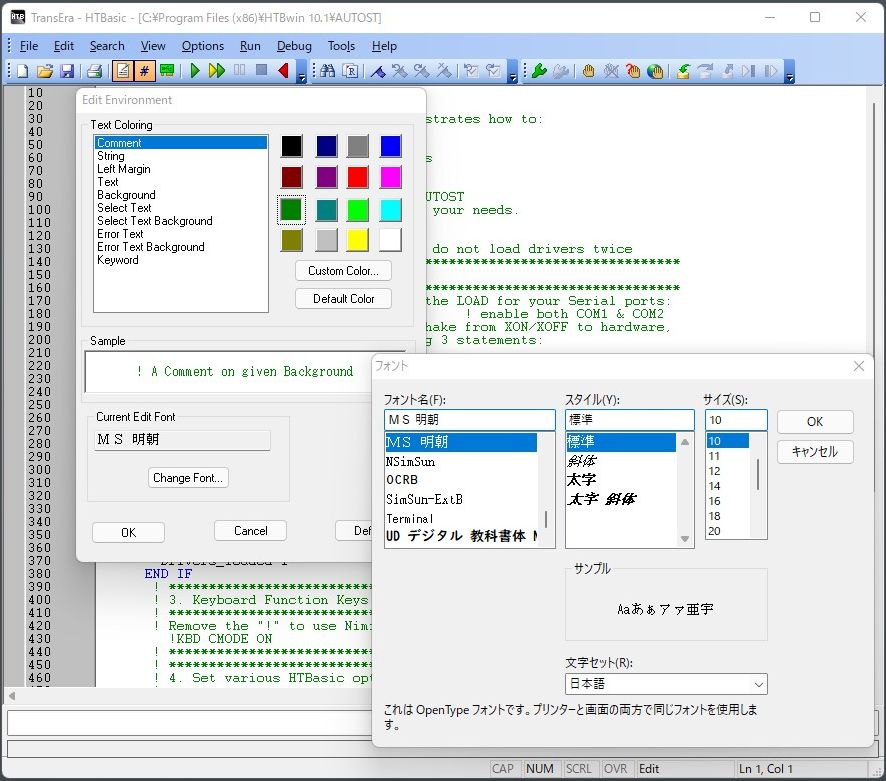

- Editor（日本語設定）
Editor Environment で日本語ノンプロポーショ
ナルフォントを設定
(例：ＭＳ明朝 設定前* / 設定後*) |
〇* |
〇* |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

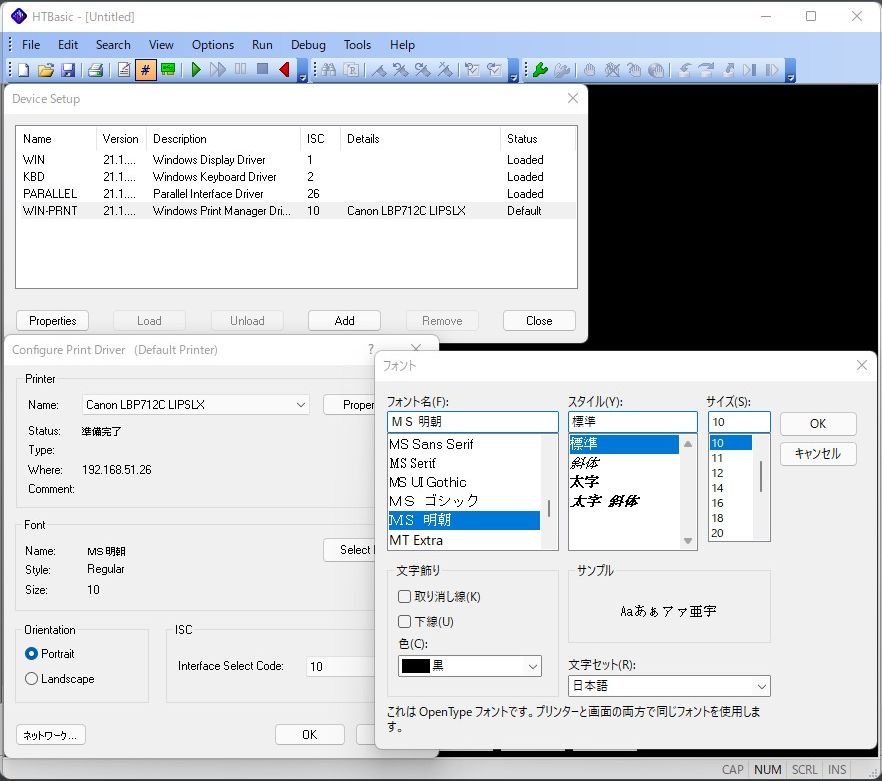

- Printer（日本語設定）
Device Setup | WIN-PRINT の設定で日本語
ノンプロポーショナルフォントを設定
|
〇* |
〇* |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| HTBasic 実行環境の設定/テスト |

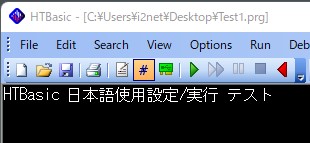

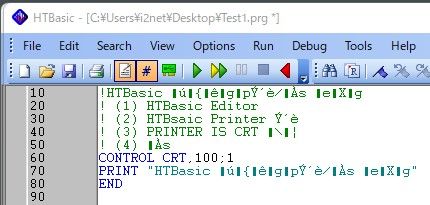

- 日本語表示

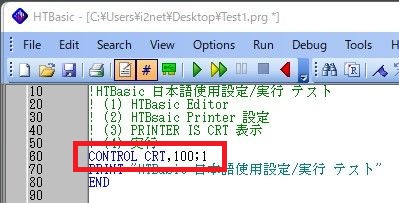

CONTROL CRT,100;1 の一行、要*
（例： あり* / なし* ）
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

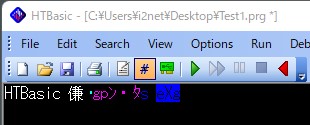

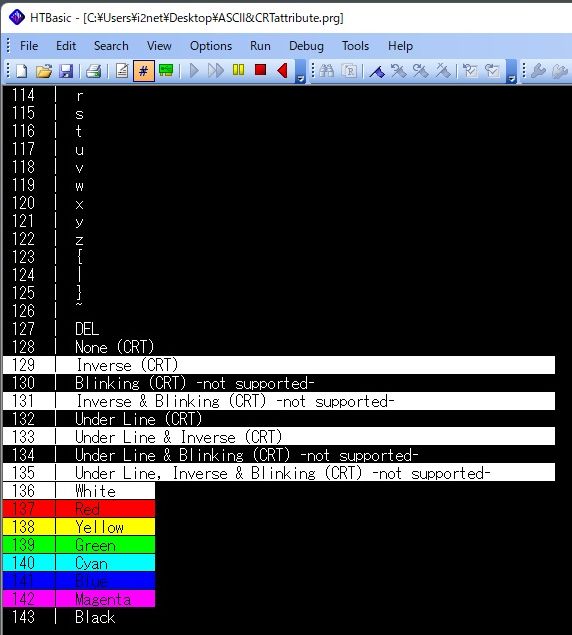

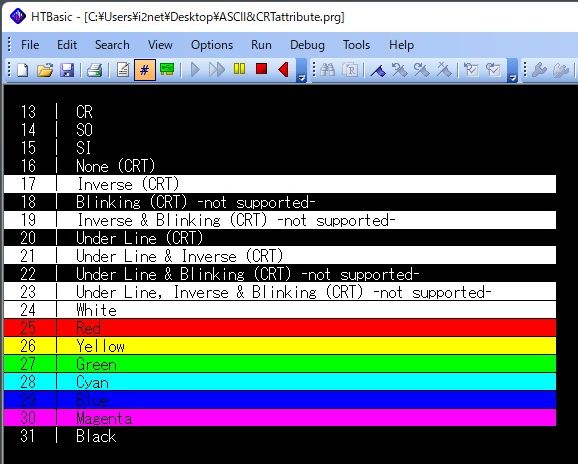

- ２byte/１byte文字セットの表示の確認
表示文字属性の衝突：
CONTROL CRT,100;1* でと
CONTROL CRT,100;0* での違い
ASCII&CRTattribute.prg |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

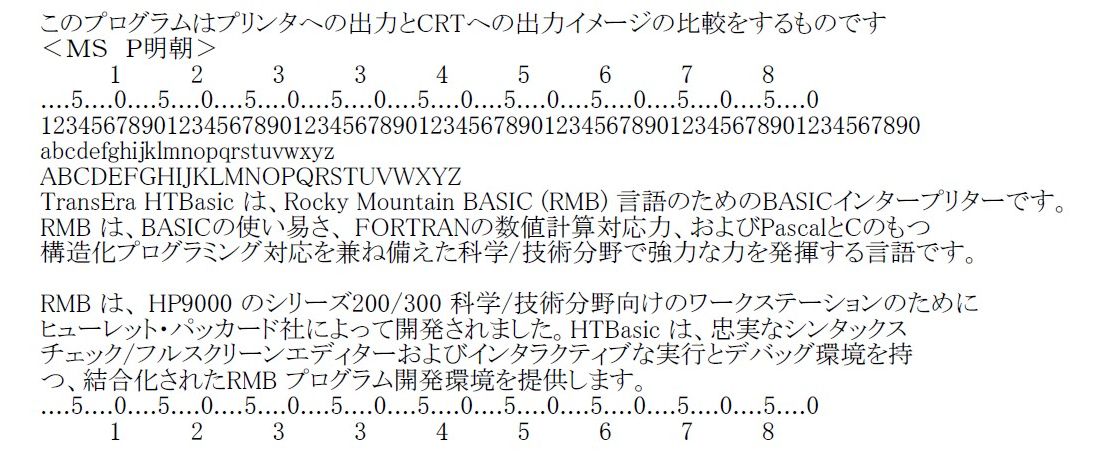

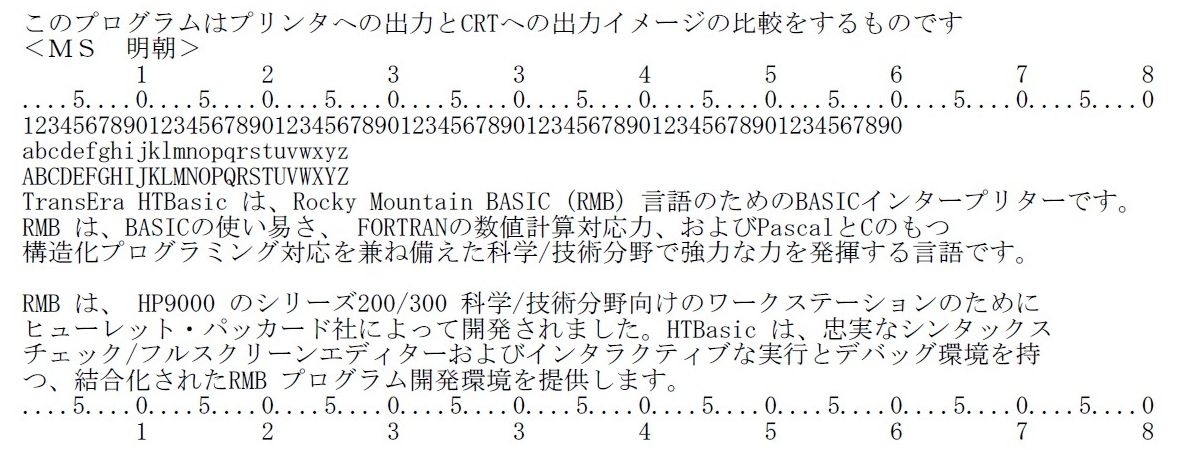

- 日本語フォントでの印刷（WIN-PRINT）
(例：ＭＳ Ｐ明朝* / ＭＳ 明朝*) |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

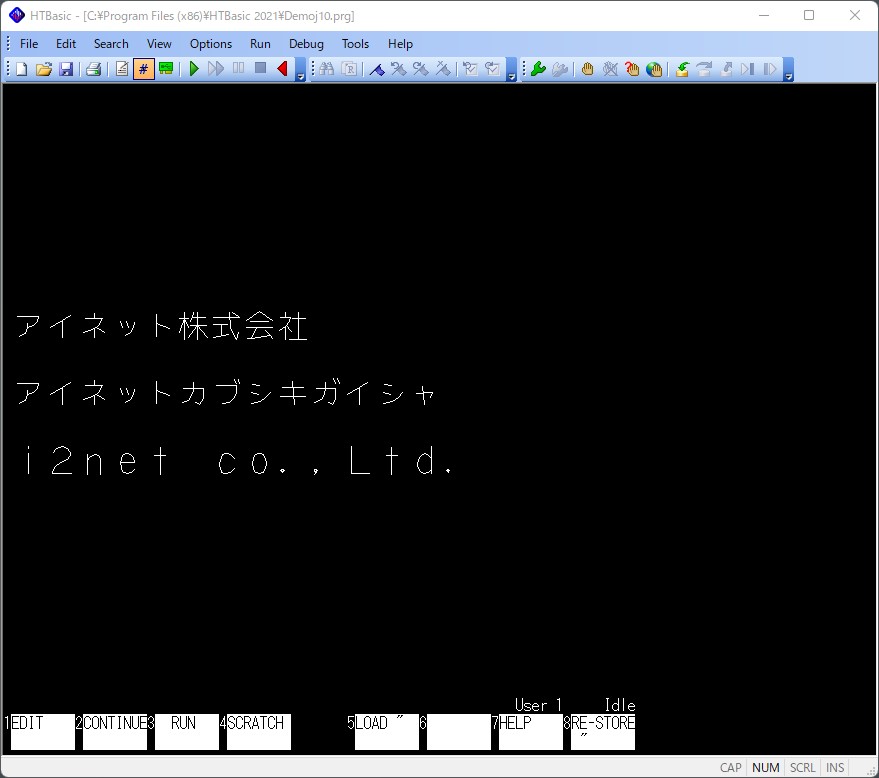

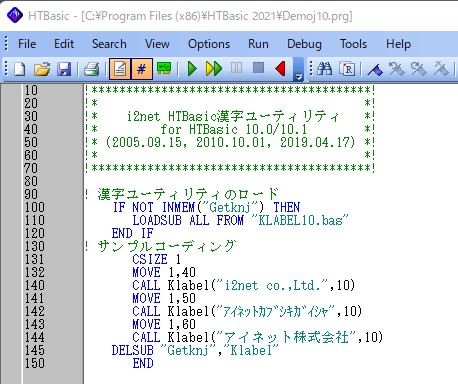

- Klabel漢字ユーティリティのインストロールと
実行 （例：サンプルプログラム* / 実行* ） |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

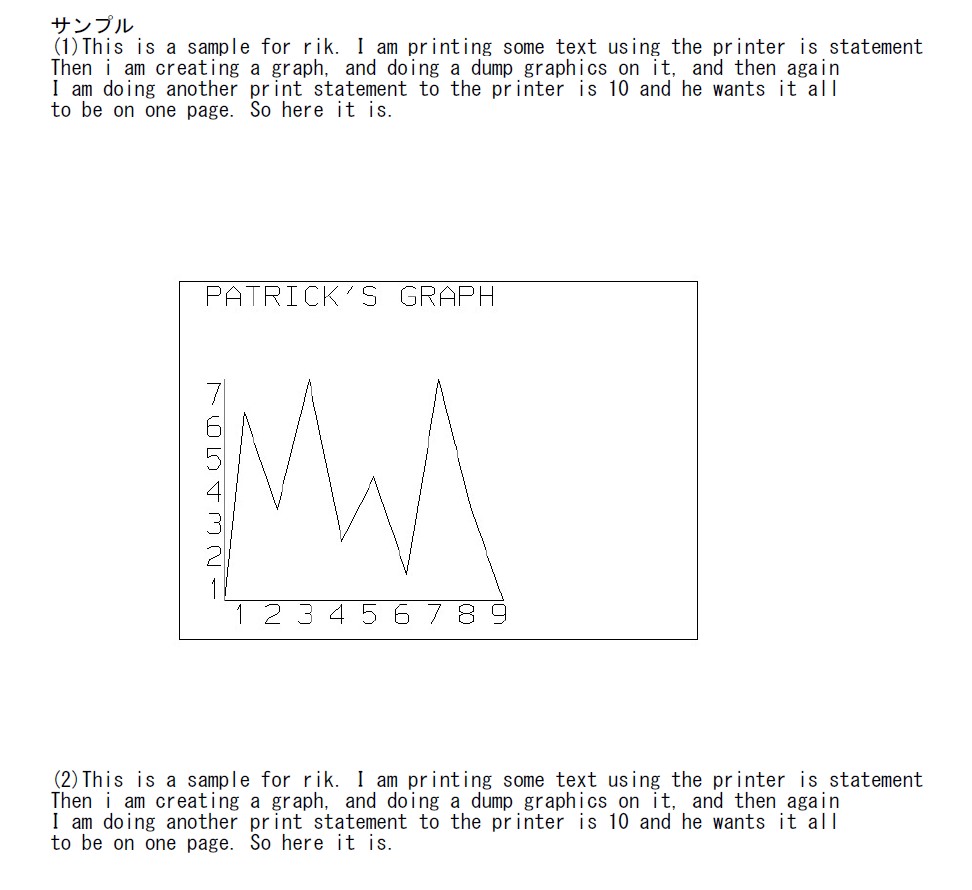

- 日本語フォントでの印刷（DUMP GRAPHICS）
ディスプレイへの表示* / プリンターへの出力* |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

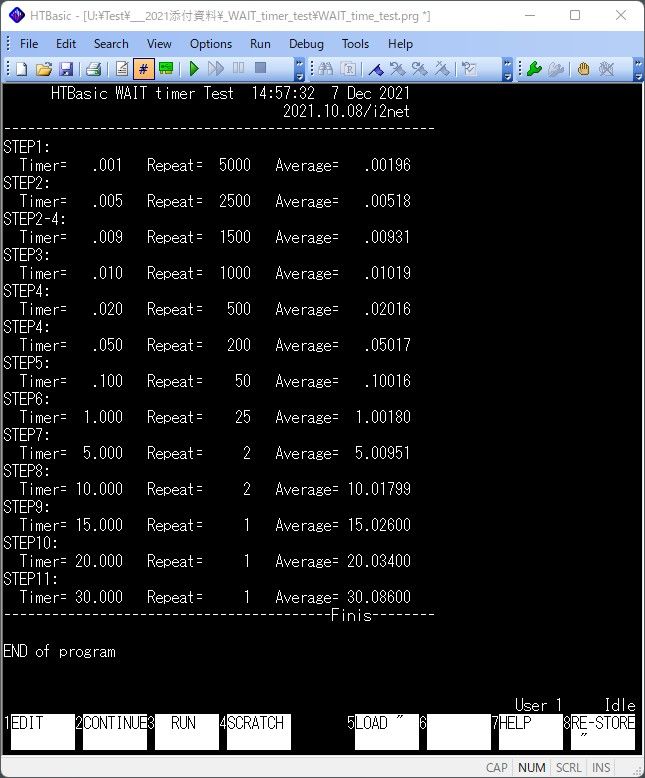

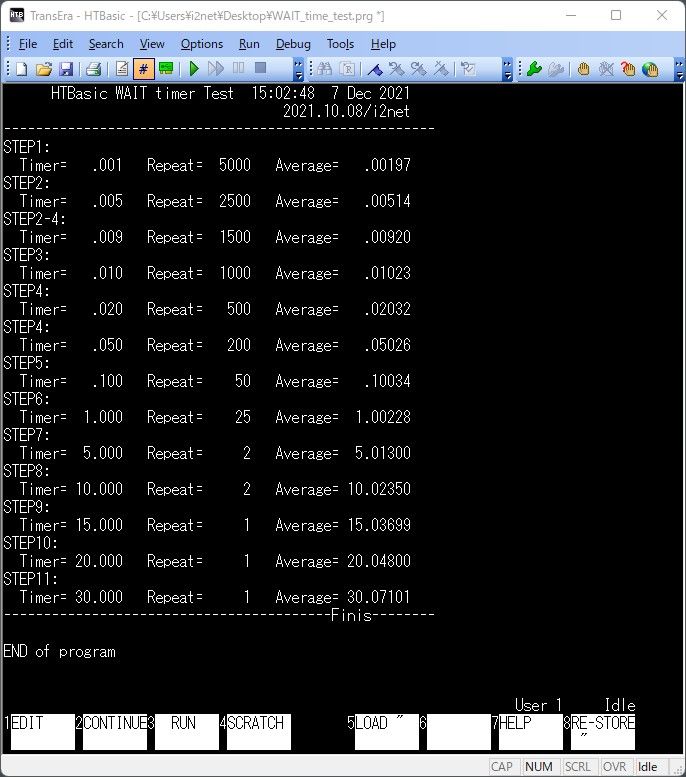

- WAIT タイマーテスト
注)
WAIT時間測定で、有効数字4桁目にPCに
より若干の差異あり
0.009 sec.以下(0.01より小さい)の使用時
に注意 WAIT_timer_Test.prg |
〇* |
〇* |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- HTBasic2021の起動時の使用メモリーのデフォルトが1024MBに変更になりました。
Rel. 1-011(2022.05)

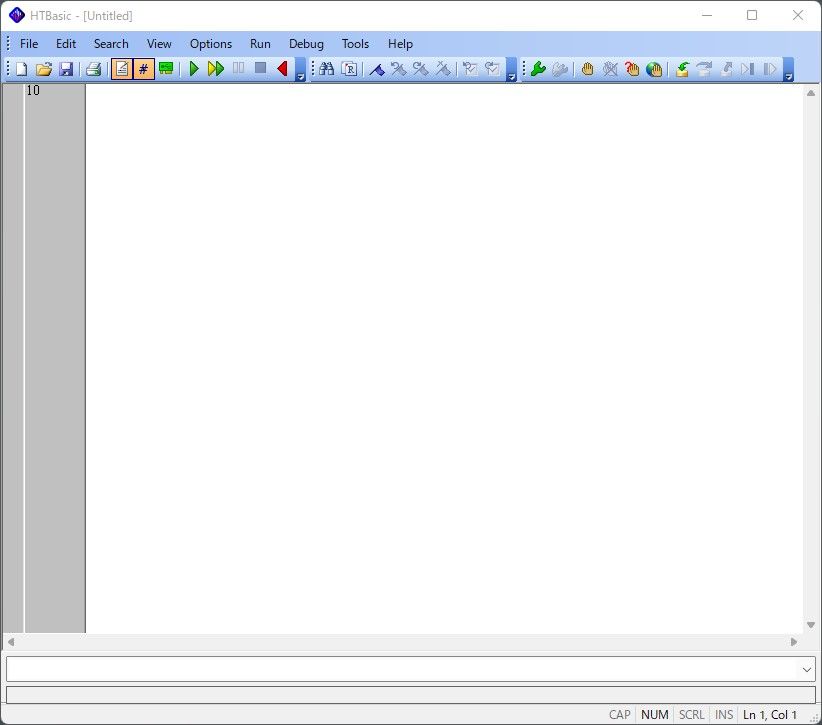

- HTBasic AUTOST HTBasic 2021 では大きく書き換えられました*
HP Workstation BASIC, HPBASIC for Windows から HTBasic for Windows 10.1 まで、起動すると
最初にAUTOSTが自動実行*されましたが、HTBasic 2021 では、自動実行されません*

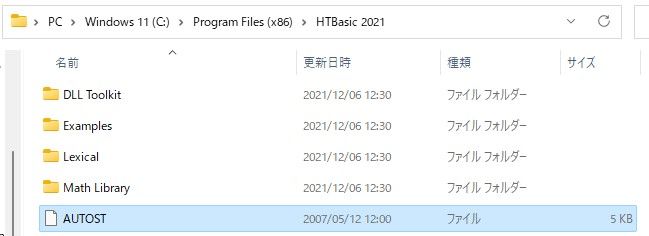

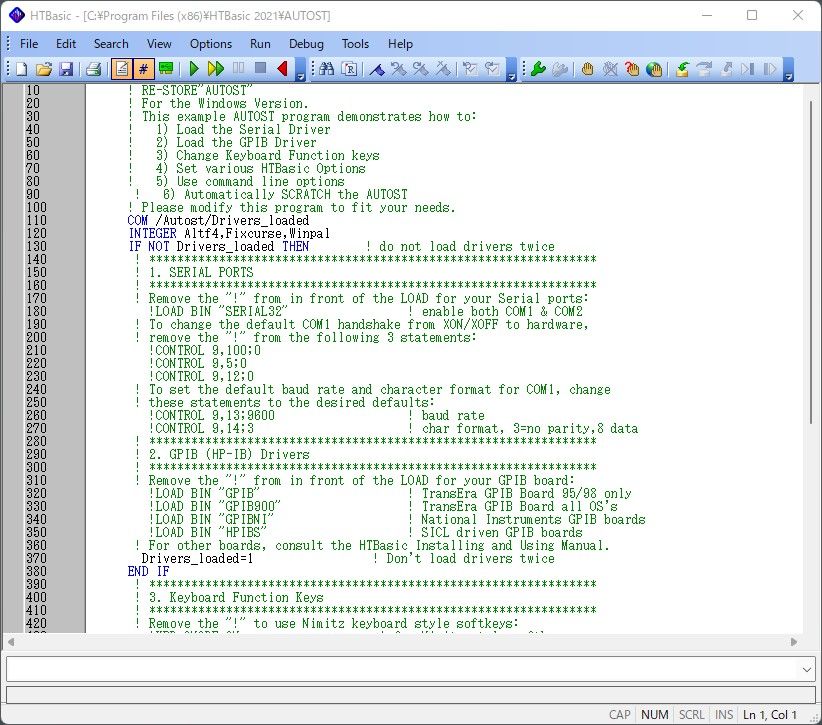

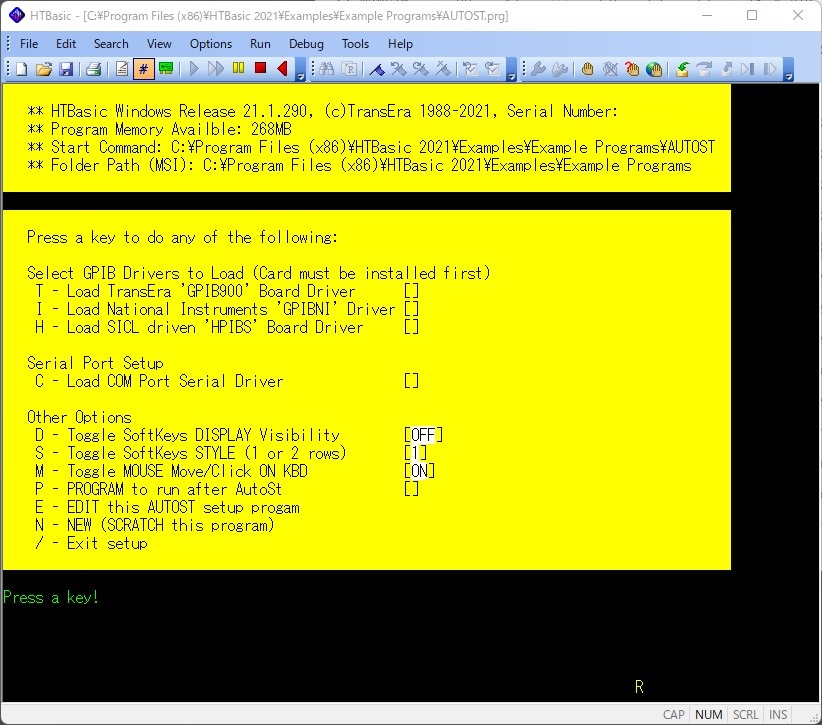

HTBasic 2021のインストール先フォルダーのExamples\Example Programs\AUTOST.prgを HTBasic
2021のインストール先フォルダーにコピー後、AUTOST.prg を AUTST にリネームすることにより、

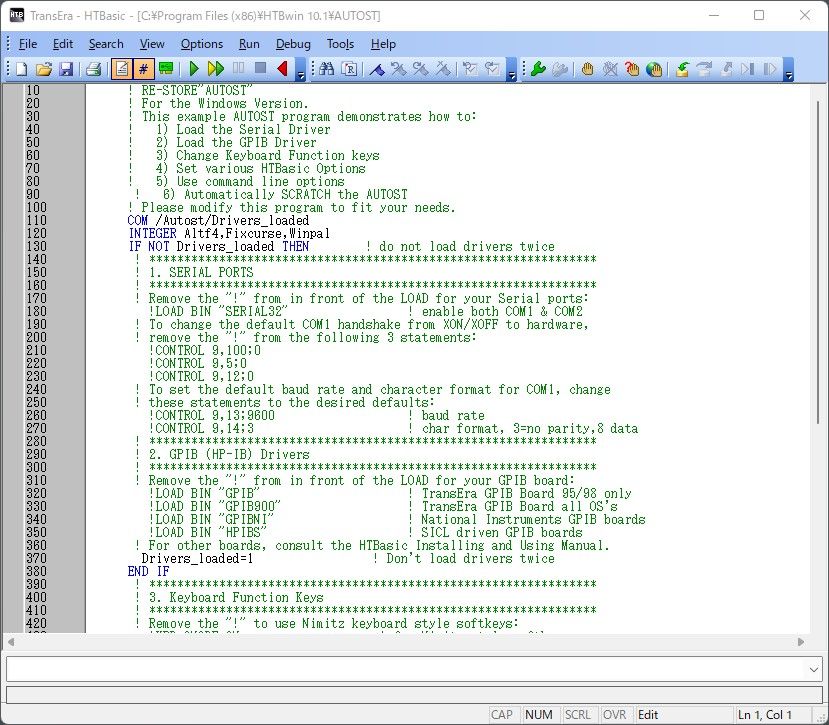

次回の起動時に、AUTOSTが自動実行されます 注）HTBasic10.1の AUTOST は、HTBasic 2021の
インストール先フォルダーにコピー*することで、使用可能*になります |
| - HTBasic 10.1 AUTST の使用 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| - HTBasic 2021 AUTST の使用 |
〇 |
－ |
〇 |
－ |
〇 |
－ |
〇 |
－ |
- HTBasic 2021 work Window 設定
WorkWindowSet800x600.prg
WorkWindowSet1024x768.prg
WorkWindowCreator.prg
*一行の文字数の最大は255です |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

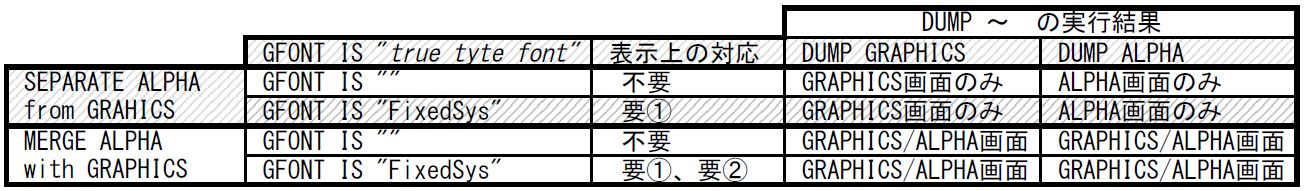

HTBasic GFONT IS "true tyte font" 使用時の、SEPARATE ALPHA / MERGE ALPHA 実行後の
DUMP ～ の実行結果と諸対応
準備：SEPARATE ALPHA / MERGE ALPHA の実行は、VIWPORT設定前に行います
注1)GFONT IS ""、即ちGFONTを使用しない場合、GRAPHICS画面のみ / ALPHA画面のみ / GRAPHICS
with ALPHA画面の DUMPは旧来通り動作します
注2)GFONT IS "true tyte font" を使用する場合、
2-1）displyへの表示上の対応が必要です
2-2) HPGL形式での出力はできません
2-3) true tyte font は、ノン・プロポーショナルタイプを使用します。漢字と半角文字とのバランスが微妙に
違いますので、ｘ-ｙ座標 / LORG で調整してください。 またIDIRの使用は表示上、冗長性のある使用に
とどめることをお薦めします
推奨：GFONT IS "true tyte font" を使用する場合、
(1) MERGE ALPHA は使用しない
(2) GFONT IS "true tyte font" では、例として GFONT IS "FixedSys"
(3) プログラミング
-1 SEPARATE ALPHA FROM GRAHICS は、VIWPORT/WINDOW 実行前に実行
-2 表示操作終了時に、 要①GRAPHICS OFF と GRAPHICS OFF を実行
付記：要②は、LABELステートメントを実行後WAITを取る方法であるが、スマートな解決策ではない

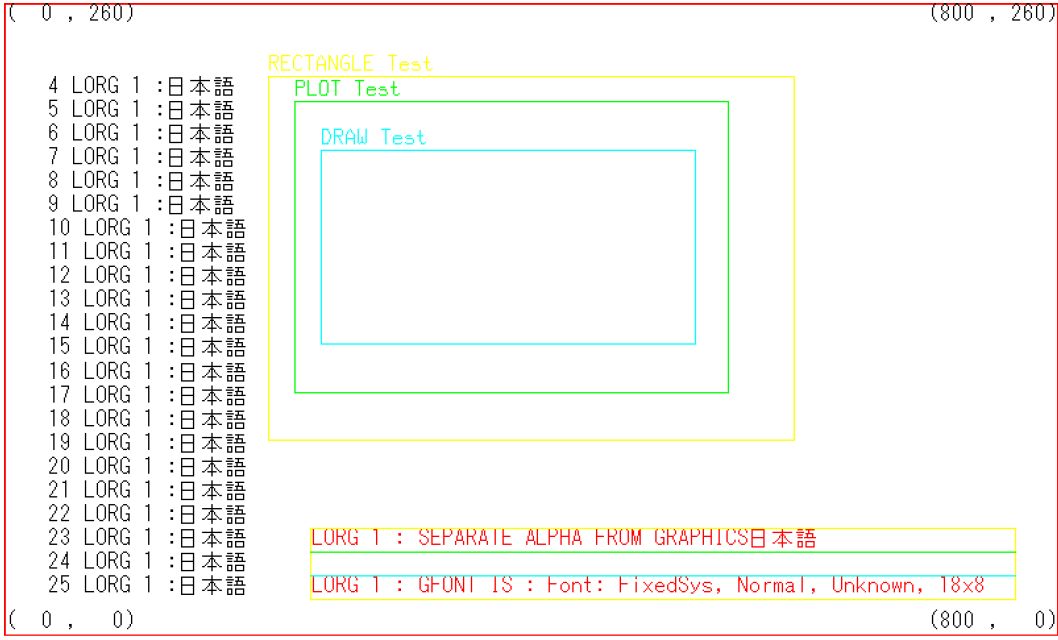

結果：DUMP GRAPHICS 実行時には、GRAPHICS画面のみ
また、DUMP ALPHA 実行時には、ALPHA画面のみが出力されます。

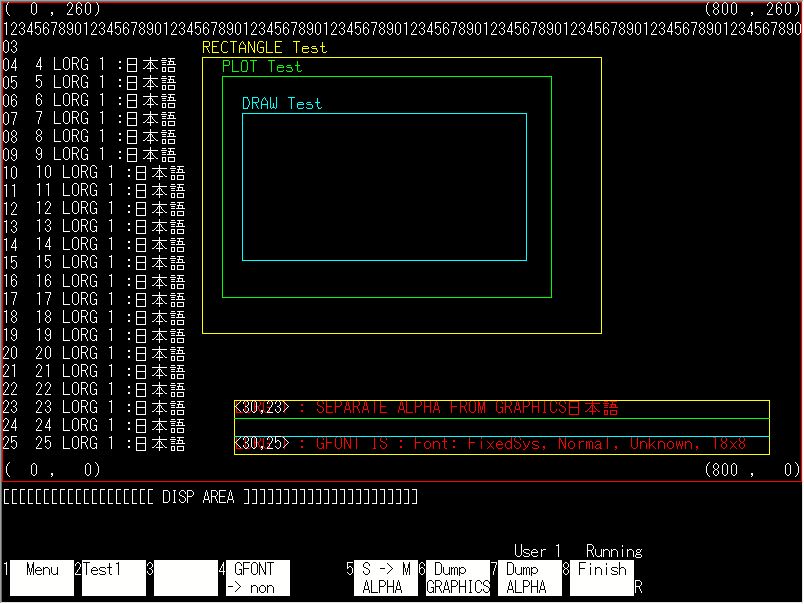

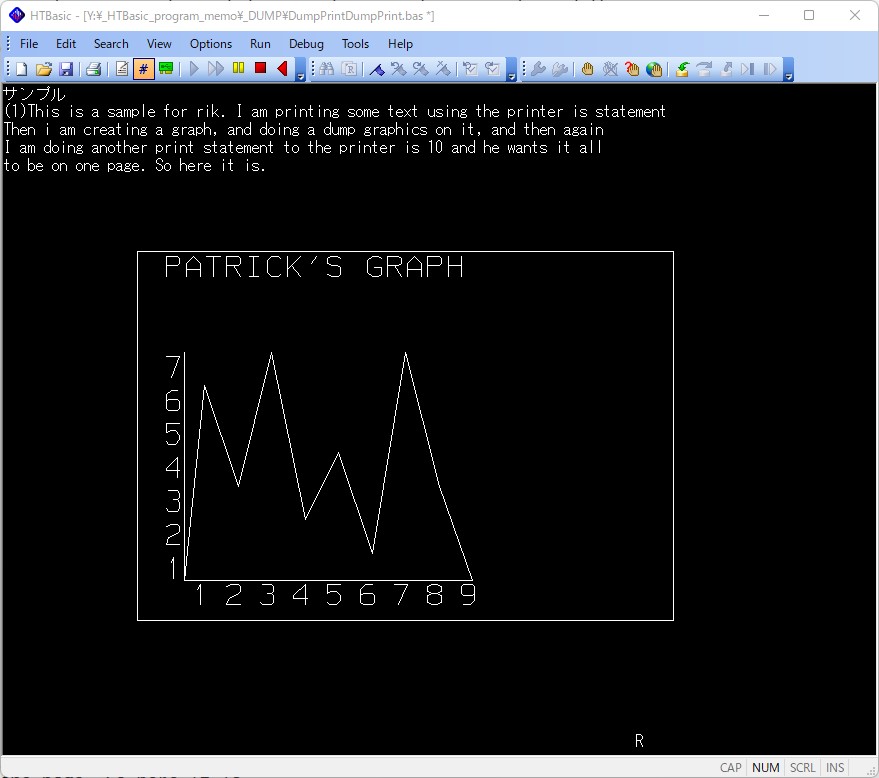

デスクトップ上の画面* , DUMP GRAPHICS 画面* , DUMP ALPHA 画面*
|
| - 実行結果と諸対応 動作確認** |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| HTBasic 緊急対応 |

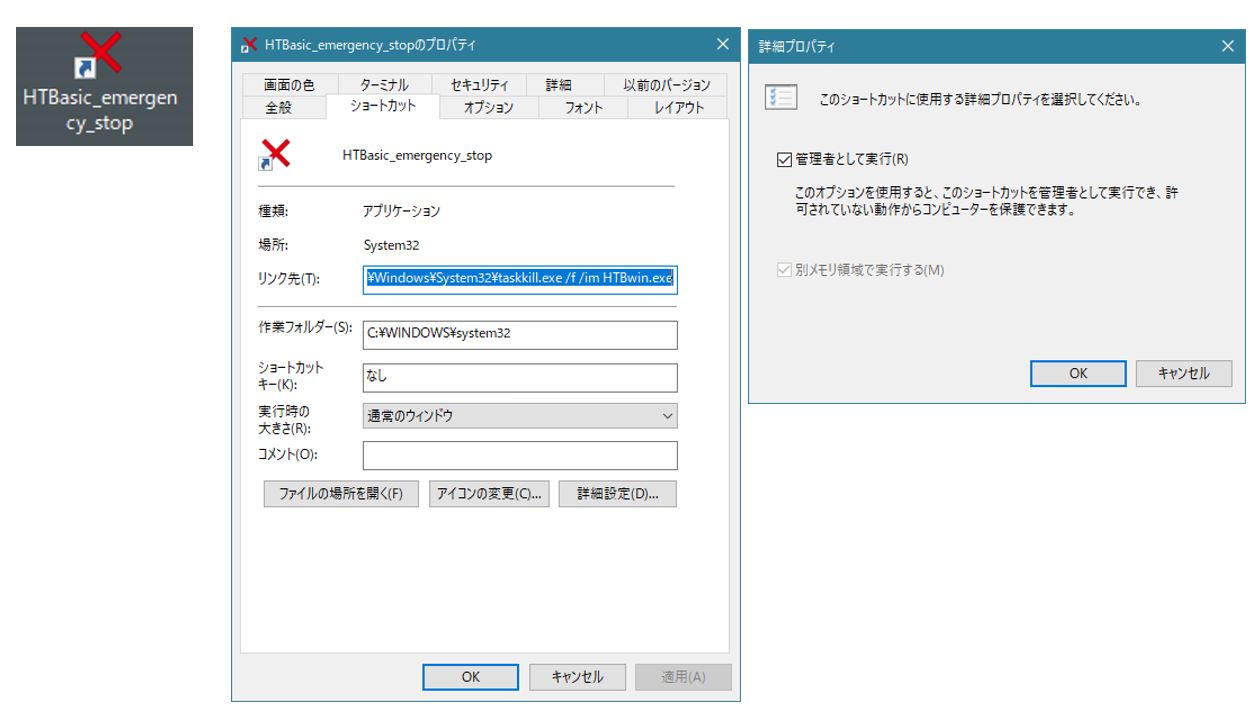

- HTBasic 強制終了
デスクトップ上にショートカットを作成/実行
TASKKILL /f /im HTBwin.exe
注)ご使用になっているPCのセキュリティ設定
によって、強制終了ができない場合があります。
対応策：ショートカットのプロパティー｜
ショートカットTag---->詳細設定 で
管理者
として実行のチェックボックスに、(チェック)
後、<OK>にして、ショートカットの編集を
終了してください。(20221127)
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- タスクバーから、実行中のHTBasic画面が表示
できない場合の対応：
デスクトップ上にHTBasicでのショートカットを
作成/実行
WorkWindowSet800x600.prg等
注)実行中のHTBasicを強制終了させ、実行 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
HTBasic BPlus / ScreenBuilder
HTBasic 9.5 からHTBasic 10.0.0 のバージョンアップ時、HTBasic BPlus / ScreenBuilder は
Windows OS 準拠に書き換えられました。 HTBasic 9.5 以前のバージョンを使用して、BPlus / BPlus と
ScreenBuilder で作成されたプログラムは、 一部修正が必要となる場合があります。 |
- ScreenBuilderサンプルプログラム
（..\Examples\BPlus Examples 内)
サンプルプログラム一部修正要も動作可 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- BPlus サンプルプログラム
（..\Examples\BPlus Examples 内)
サンプルプログラム動作可 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- ScreenBuilderサンプルプログラム（漢字使用）
新規テストプログラムで動作確認
HTBasicSerialTerminal.prg
HTBasicSerialTerminal.scr
注) "FONT":"xx BY yy" の微調整/設定に注意 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- BPlusサンプルプログラム（漢字使用）
i2net_DIALOGS.prg |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| HTBasic GPIB 機器間テスト |
- GPIBNI インストール/設定テスト
NI社GPIB製品をHTBasicで使用できるように
します
テスト製品：NI GPIB-USB-HS
Driver：ni-488.2_20.0_online_repack3 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- NI GPIB-USB-HS
機器間 GPIB コミュニケーションテスト テスト |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- HPIBS インストール/設定テスト
Keysight/Agillent社GPIB製品をHTBasicで
使用できるようにします
テスト製品： 82357B(USB), 82350B(PCI)
Driver：IOLibSuite_18_2_27313 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- Keysight/Agilent 82357B(USB), 82350B(PCI)
機器間 GPIB コミュニケーションテスト テスト |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- GPIBNI インストール/設定テスト
ines社GPIB製品をHTBasicで使用できるよう
にします
テスト製品： GPIB-USB-2(USB)
Driver：ines-gpib-winnt-6130-1014
注)安定操作できるまで若干調整が必要となります |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- ines GPIB-USB-2
機器間 GPIB コミュニケーションテスト テスト |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| 異なったメーカーの GPIB 組合せ使用テスト |
| - Keysight/Agillent社GPIB製品とNI社GPIB製品 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| - Keysight/Agillent社GPIB製品とines社GPIB製品 |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
| - NI社GPIB製品とines社GPIB製品 |
× |
× |
× |
× |
× |
× |
× |
× |
HTBasic GPIB NSC(Non System Controler) モードをサポート
GPIB 機器のモードは、SC(System Controler) と NSC(Non System Controler) モードがあります |
- GPIBNI を使用し、NI GPIB-USB-HS でテスト
注) Keysight/Agillent社 GPIB製品に対応する
HPIBS Driver では、 NSC(Non System
Controler) モードを設定できません
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

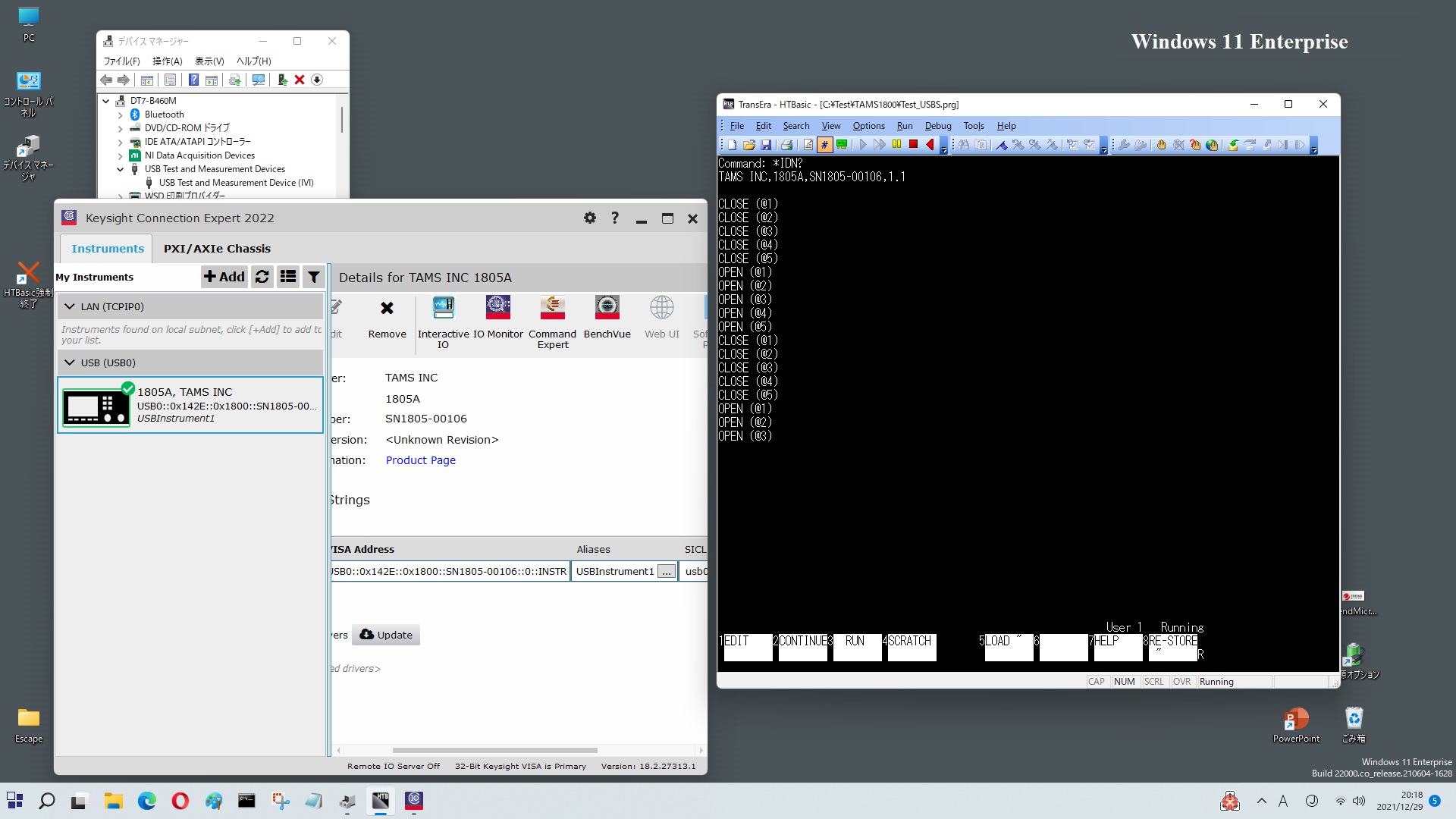

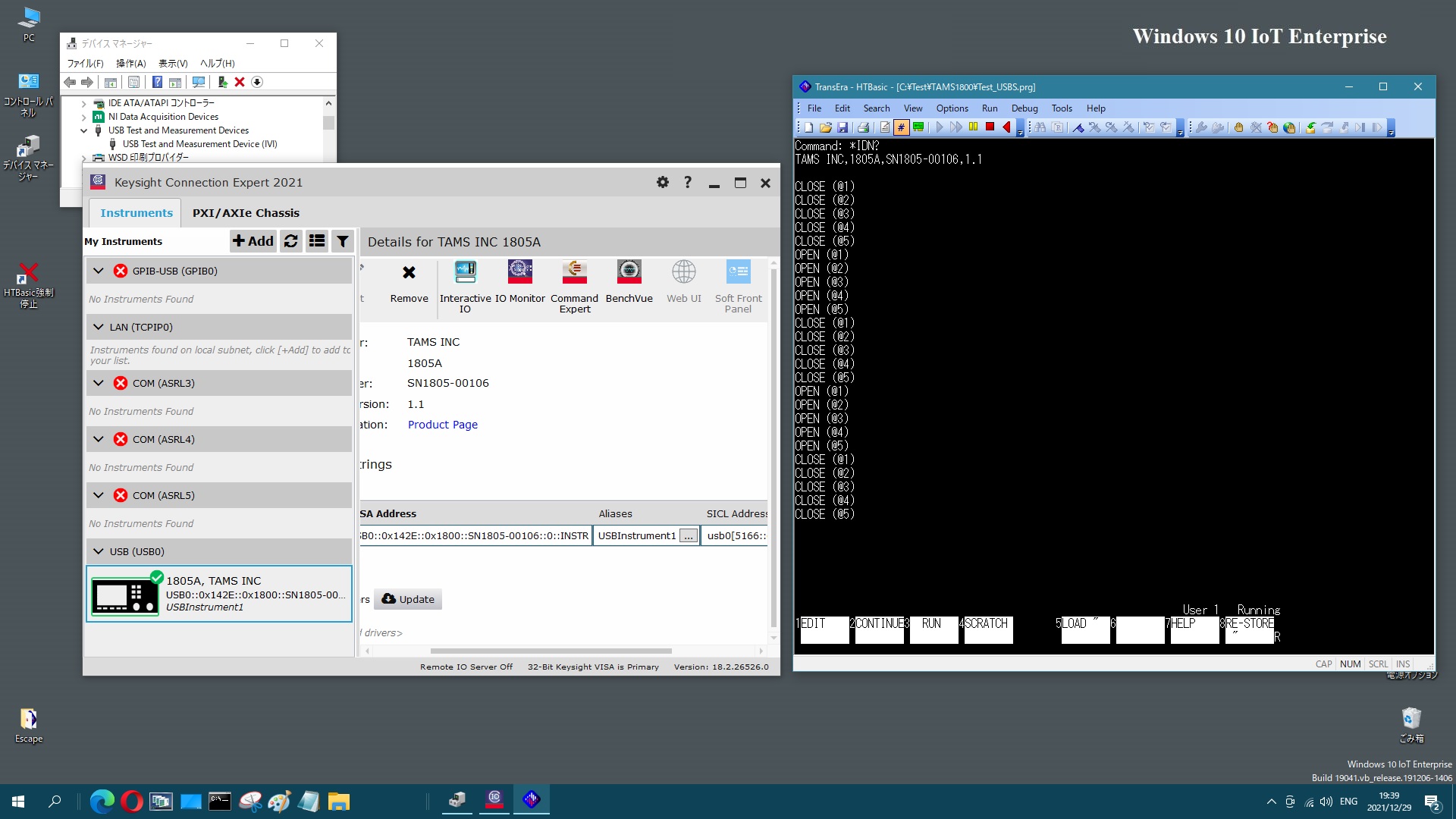

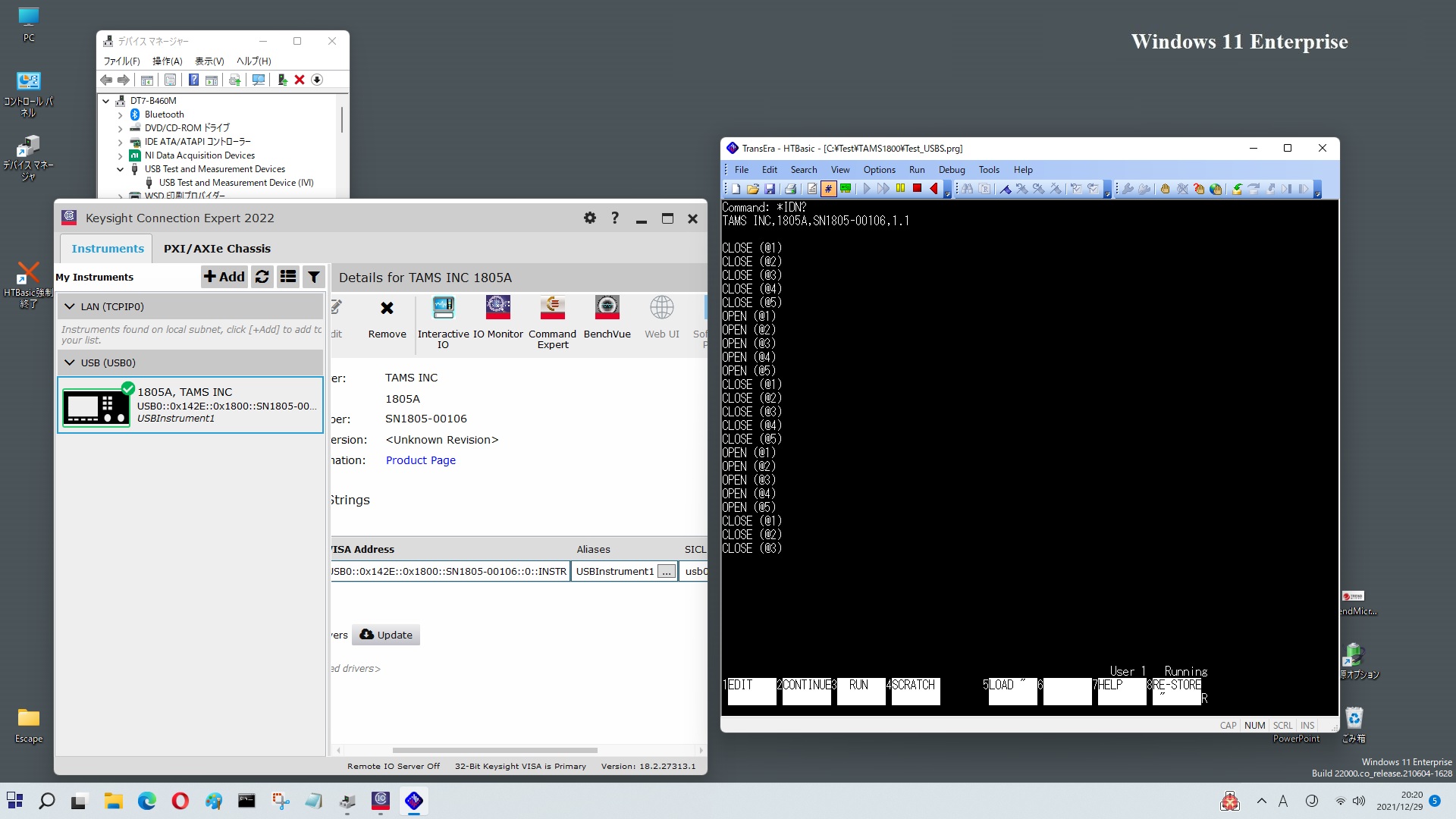

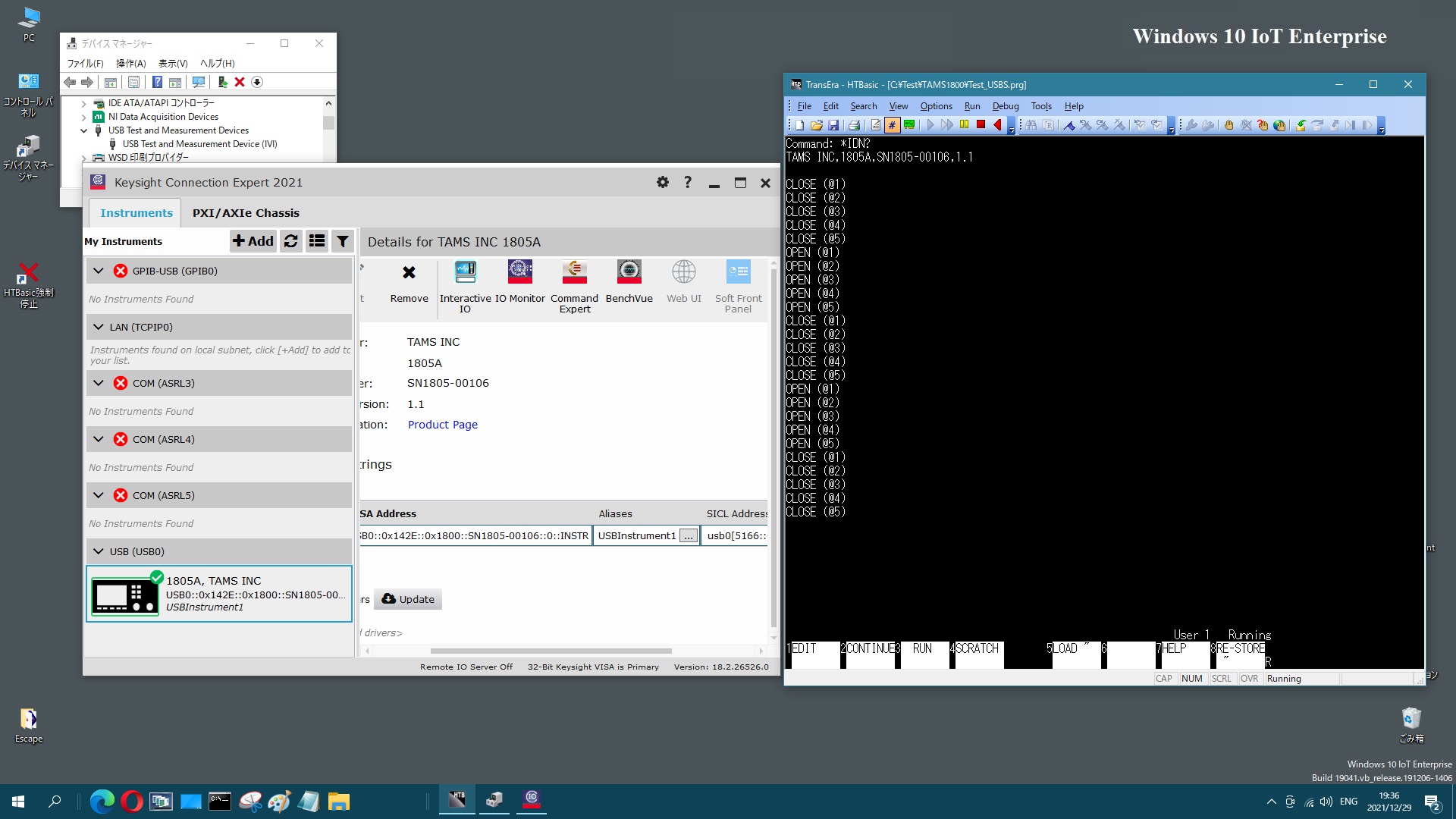

HTBasic USBS Driver をサポート 注）テストに使用したTAMS 1805A は現在販売されていません
|

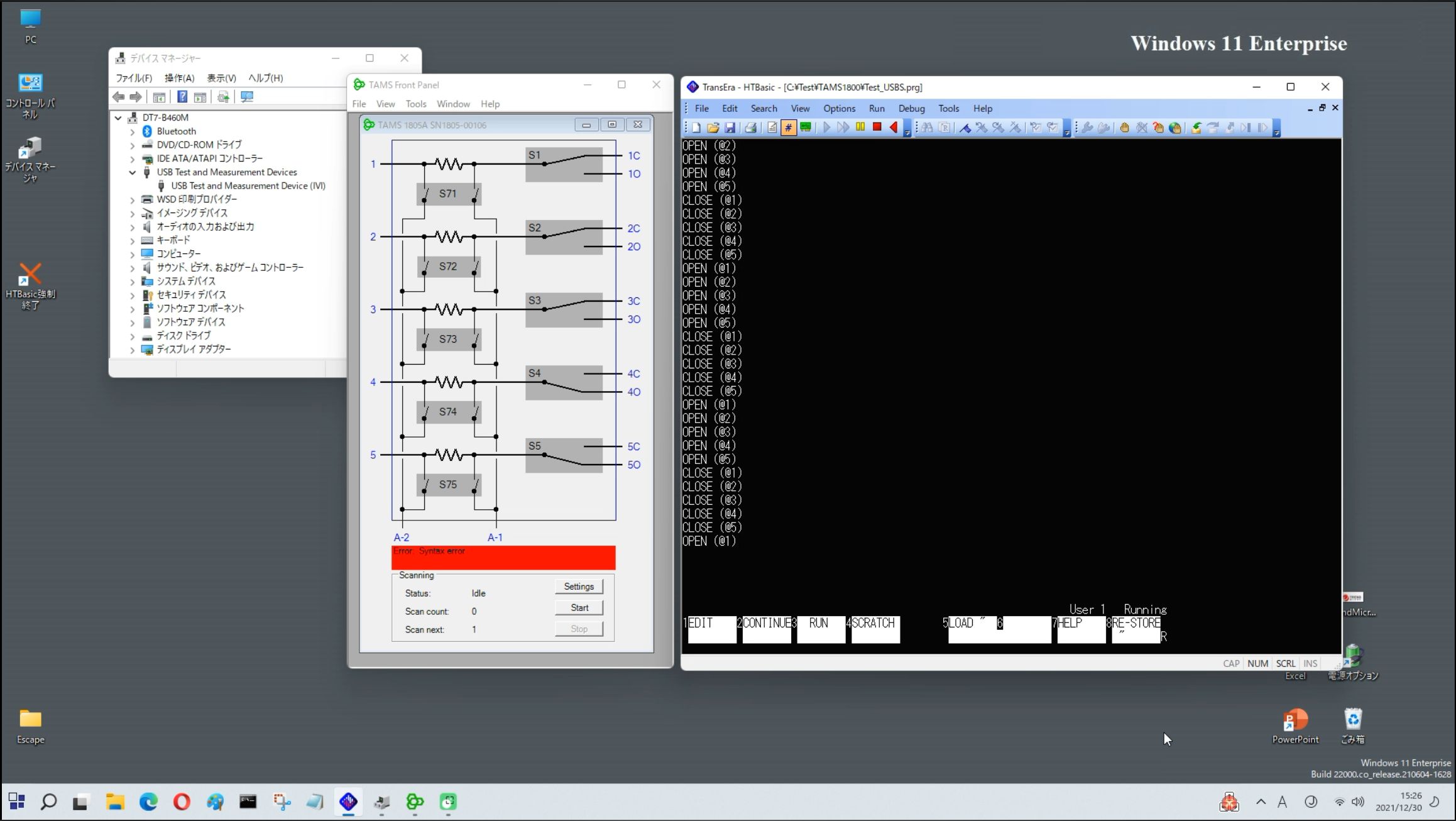

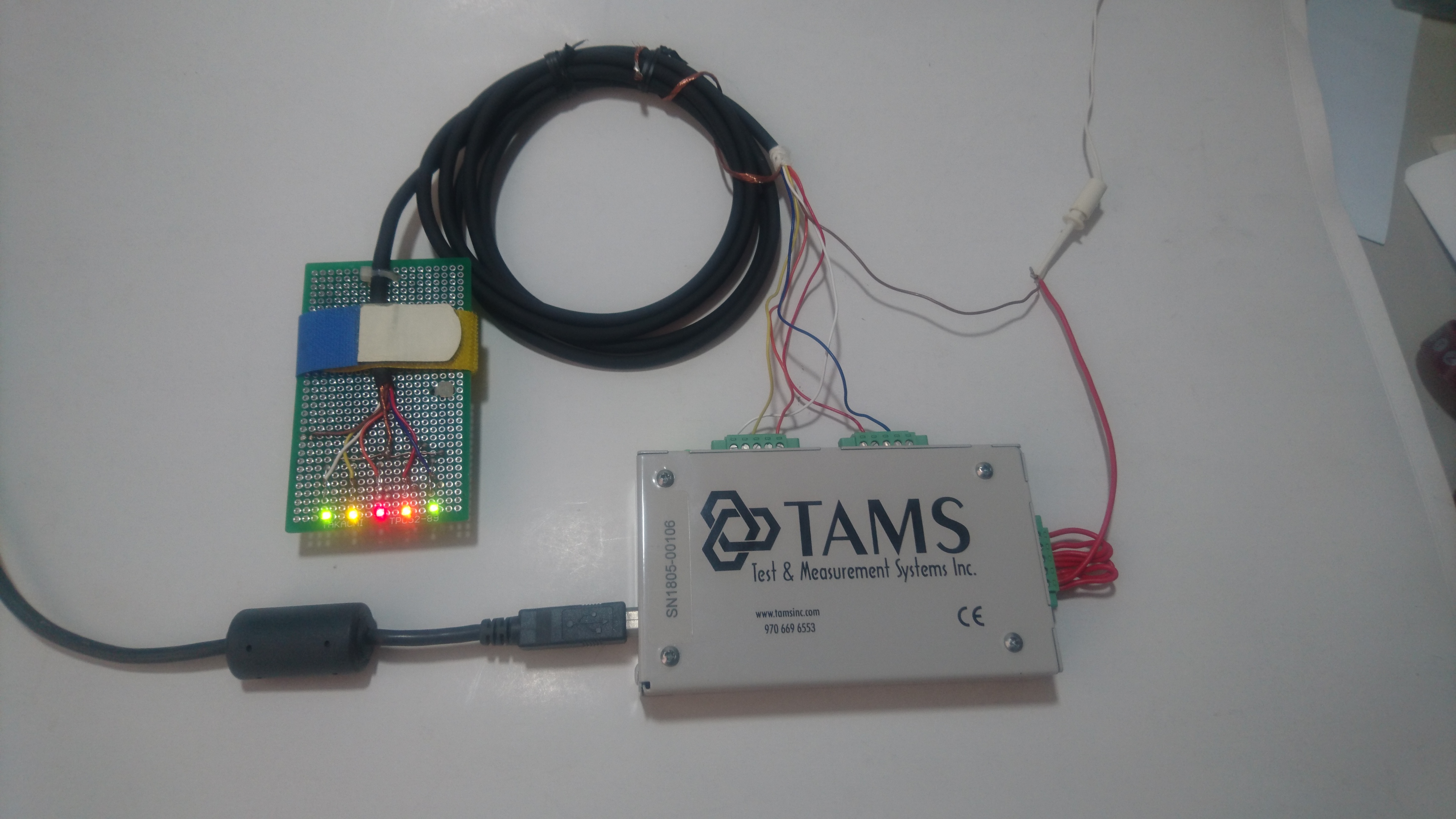

テストモデル：TAMS 1805A 5 Channel Switch*
実行例：HTBasic 2021 / Windows11* |
〇* |
〇* |
〇* |
〇* |
〇 |
〇 |
〇 |
〇 |
HTBasic LXI Driver をサポート
|
- LXI を使用し、LAN 経由で LXI VISA 機器を接続
|
未 |
未 |
未 |
未 |
未 |
未 |
未 |
未 |
HTBasic SERIAL Driver 接続テスト
SERIAL driver を使用し、ポート(COMとLPT）の通信ポートに接続された機器とのコミュニケーションを
行います
COM1 ～ COM256
|
- PC のマザーボード上の COMポートの接続
注) (－)：マザーボード上の COMポート無 |
－ |
－ |
－ |
－ |
〇 |
〇 |
〇 |
〇 |
- USB-Serial アダプターを使用した COMポート
との接続 Ratoc社製 REK-USB60F を使用 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- FTDIチップを内蔵した機器の USB-Serial 接続
された COMポートと接続
FT232R USB UART 持つ機器 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
HTBasic SERIAL PC - PC 間コミュニケーションテスト
Ratoc社製 REK-USB60F を使用 |
- キャラクター(文字)透過テスト
Hex 00 から Hex FF まで |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| - 入出力送受信スピードテスト |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| - 大容量ファイルの転送テスト |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| HTBasic SERIAL FTDIチップを内蔵した機器とのコミュニケーションテスト |
| - 大容量ファイル(データ)の高速受信テスト |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| HTBasic TechSoft社(独)製品の動作確認 |
- MSOI(MS Office Interface) DDE Client 2.4
Microsoft OFFICE製品が、 HTBasic から操作できるようになります
|
Microsoft 365 Excel のみでサンプルプログラム
を使用してテスト |
〇** |
〇** |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |

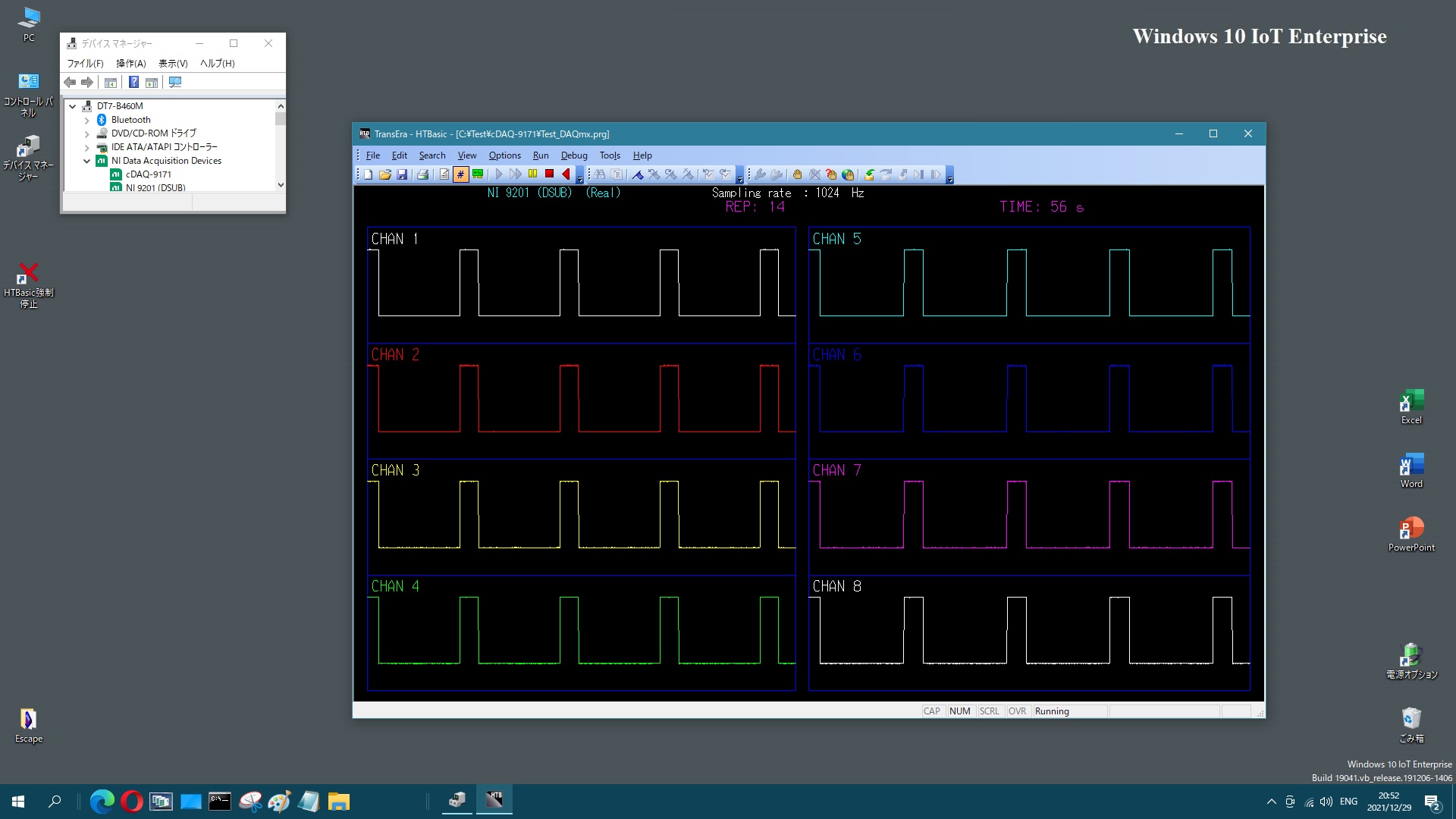

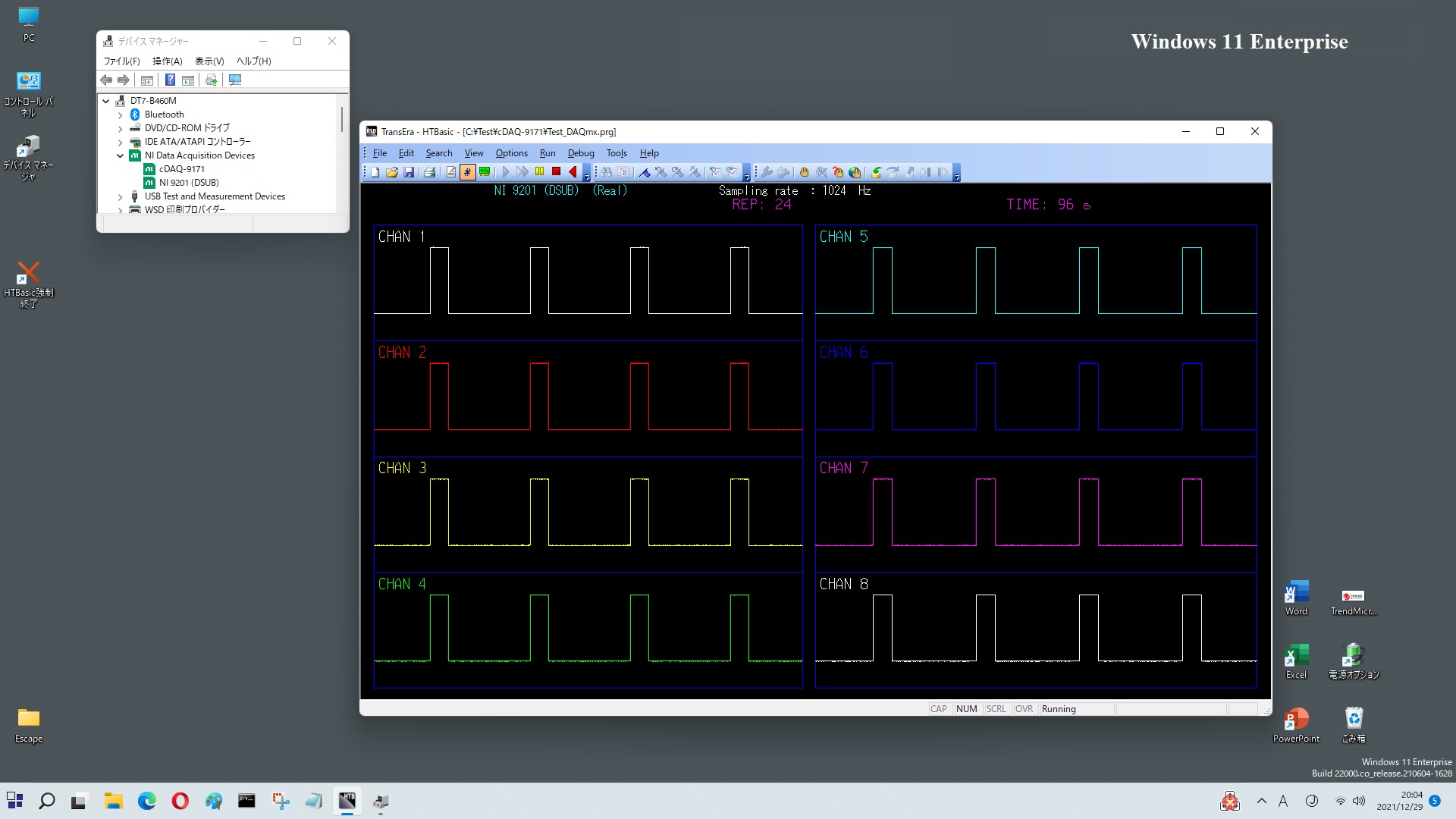

- DAQmx Library for HTBasic 1.6 NI DAQmx製品が、 HTBasic から使用できるようになります
DAQmx Driver : NI-DAQmx 17.0 / 21.3 注）サポート OS 公式情報は、メーカー確認要 |

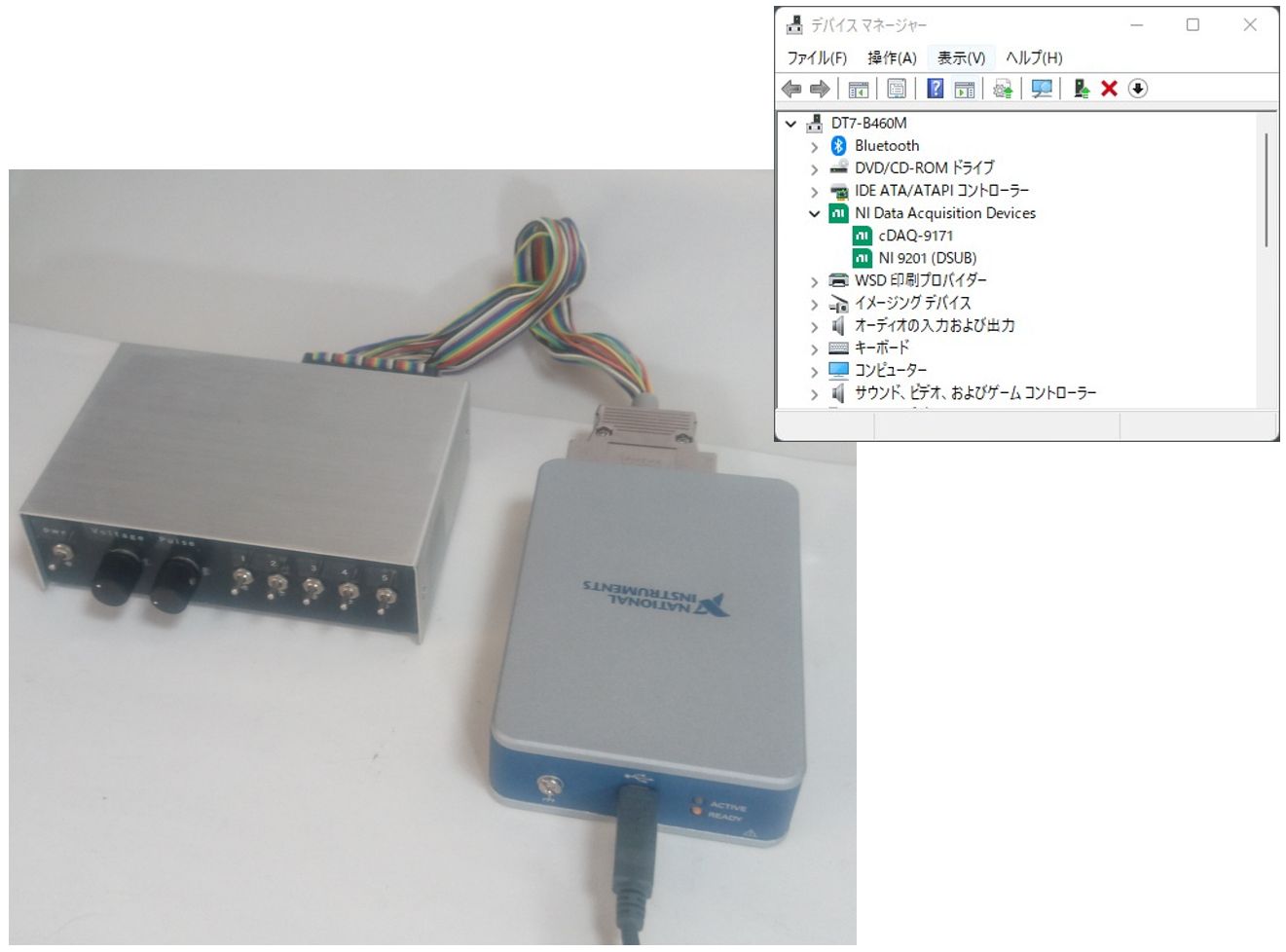

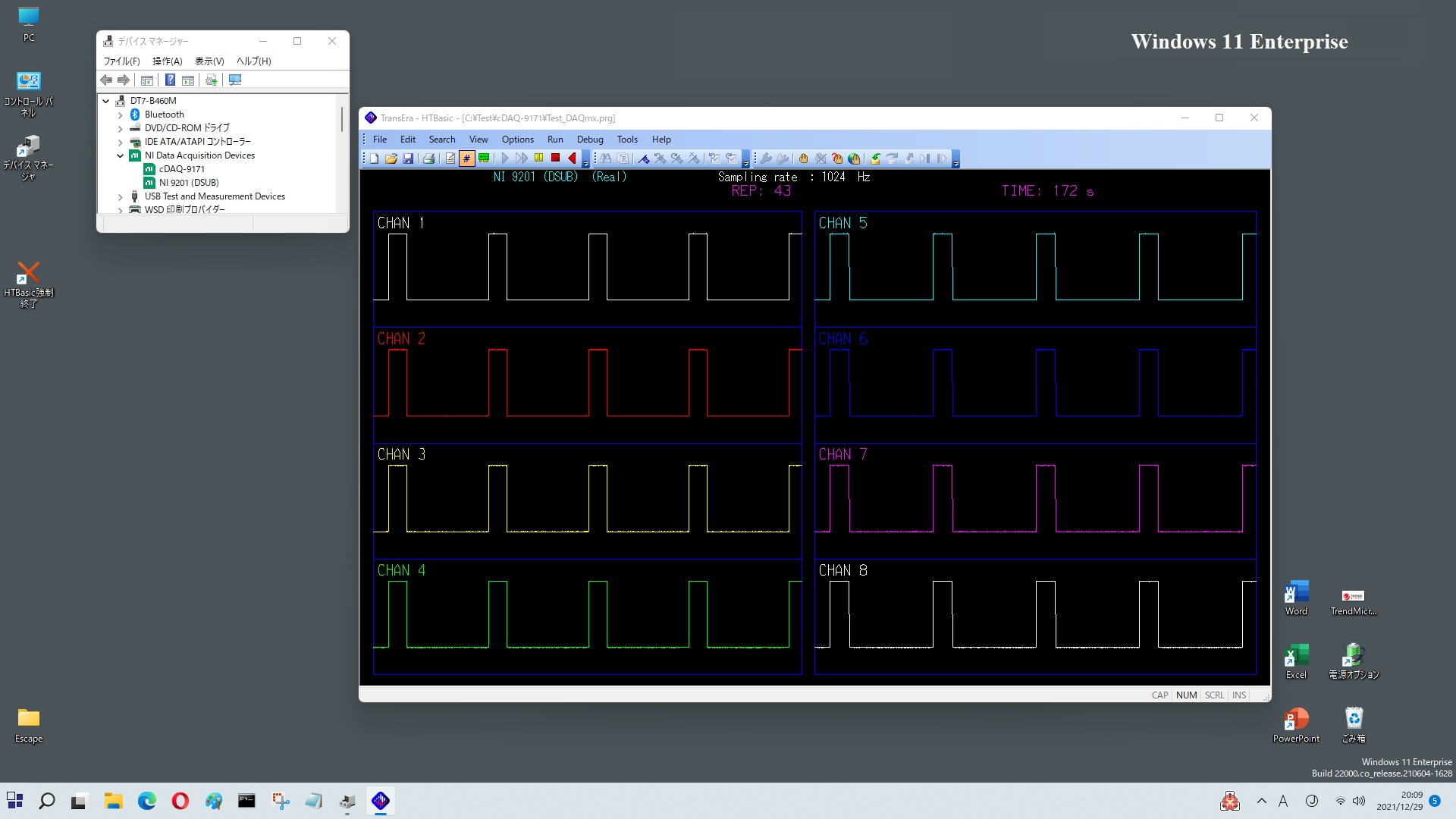

テストモデル：NI cDAQ-9171 / 9201(DSUB)*
実行例：HTBasic 2021 / Windows11* |
〇* |
〇* |
〇* |
〇* |
〇 |
〇 |
〇 |
〇 |
- HTBasic GRAPH-XT Library 1.01.32 (DPlot 2.2.9.8)
Hydesoft Computing社のグラフソフトウェア「DPlot」のグラフィック表示をHTBasicで
グラフィック表示拡張機能として使用可能にします
注）基本的には英語表示を標準としています。日本語フォントの使用については若干注意が必要です |
GRAPH-XT
Professional Graphics Extension for HTBasic |
〇** |
〇** |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
HTBasic 2021 / 10.1 Test Bench
